Модуль согласования и преобразования сигналов Автофон Рекомбинатор

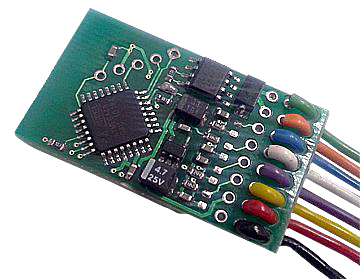

Автофон Рекомбинатор представляет собой двухстороннюю печатную плату размером 20х35 мм, которая предназначена для установки противоугонного комплекса. С его помощью вы сможете ускорить время установки сигнализации, а также составить противоугонный комплекс из систем, которые изначально не были предназначены для совместной работы. На устройстве расположены программируемый микроконтроллер, преобразователь питания, пассивные элементы схемы и 6 перемычек для выбора нужного алгоритма работы устройства.

Контроллер Автофон Рекомбинатор имеет 2 входа и 1 выход для плюсовых и минусовых сигналов. Каждый вход реагирует и на положительный, и на отрицательный потенциал электросети автомобиля. Поэтому к каждому входу подключены 2 провода. Активный выход устройства обеспечивает током 1А одновременно положительный и отрицательный потенциал от оранжевого и зеленого проводов.

Выбор  нужного  алгоритма  осуществляется  путем  перерезания  нужной комбинации из 6 перемычек на плате. Согласование и преобразование сигналов происходит по 64 алгоритмам. Новые алгоритмы будут добавляться по мере необходимости. Интегрированный в печатную плату аварийный предохранитель для всех входов/выходов разомкнет цепь в случае ее перегрузки.

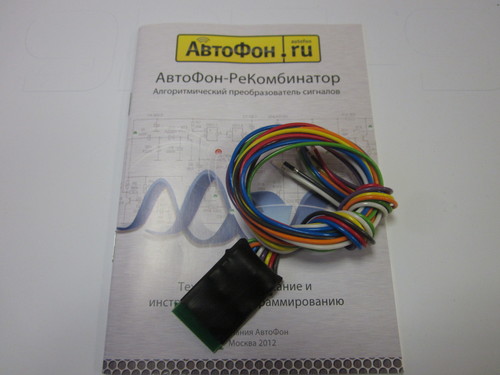

Преобразователь сигналов поставляется в бескорпусном исполнении, т.к. предназначено для вплетения в жгуты проводки при монтаже. В комплекте вы получите отрезок термоусадочной трубки нужного диаметра, в который следует поместить плату после  выбора  нужного  алгоритма  работы  путем перерезания перемычек. Для некоторых алгоритмов в устройстве реализована энергонезависимая память состояния. Потребление в холостом ходу – 2 мА.

Не забывайте, что установка модуля должна производиться специалистами. Неквалифицированное вмешательство в штатную проводку авто может вывести из строя блоки электрооборудования.

Гарантия — 1 год.

Инструкция (скачать).
